EQUIPAMENTOS
REGISTRADOR E CONTROLADOR DE TEMPERATURA TMS 94 E LNP 94/2 (RESPECTIVAMENTE, DE BAIXO PARA CIMA)
Aparato utilizado para aquecer a amostra, mediante a resistência interna do aparelho. Tal procedimento de aumento da temperatura, a qual pode chegar a 600°CX, é utilizada para produzir mudanças de fase nos compostos da amostra até que todos estejam na fase liquida, possibilitando, mediante ao acumulo de informações referentes às temperaturas de mudanças nas fases presentes, bem como a temperatura de homogenização, calcular as propriedades referentes à Pressão, Temperatura, Composição química e densidade do fluido durante seu trapeamento em tempos pretéritos, bem como, com auxilio da petrografia, estudar a evolução da rocha .
PLATINA MICROTERMOMÉTRICA MODELO LIMKAM
TIPO THMSG600
Platina na qual se inserem as delicadas laminas bipolidas, as quais contem os “cacos”. Ao inserir a lamina neste aparato e possível fazer a petrografia em ao detalhe da amostra (objetiva de 100x de aumento) a fim de evidenciar as mudanças de fase oriundas do resfriamento e aquecimento da mesma pelos aparatos supracitados.
CONDUTO DE BORRACHA
Conduto de borracha usado para circulação de água e resfriamento da platina, durante o aquecimento até 600oC feito por meio de resistência interna.
CONTAINER DE NITROGÊNIO LÍQUIDO SOB PRESSÃO COM CAPACIDADE PARA 2 LITROS
Contêiner usado para armazenar em sua forma líquida, o qual será usado a fim de resfriar as amostras dispostas em laminas bipolidas. A queda na temperatura, a qual chega até -180°C, é utilizada na aquisição de dados referentes ao procedimento de microtermometria, uma vez que ela é responsável por produzir mudanças de fase nos compostos químicos presentes nas diferentes inclusões.

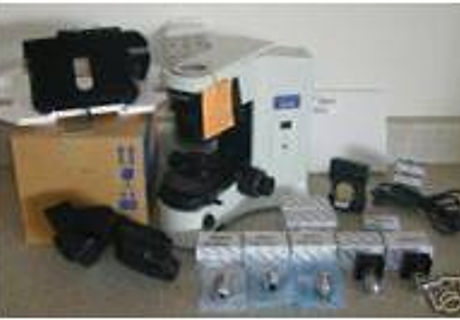

MICROSCÓPIO PETROGRÁFICO OLYMPUS BX-40
Microscópio usado para fazer analise petrografica das amostras, bem como analisar as mudanças de fase nas inclusões fluidas.
